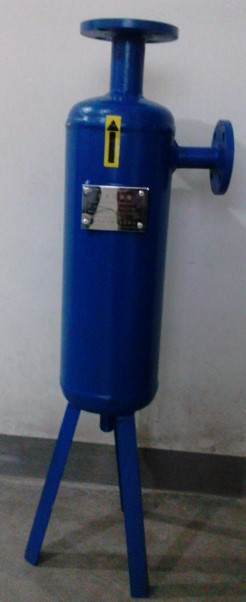

旋流除砂器使用手册
原理概述
旋流除砂器是根据离心沉降和密度差的原理，当水流在一定的压力下，从除砂器进口以切向进入设备后，产生强烈的旋转运动，由于砂水密度不同，在离心力、向心浮力、流体曳力的作用下因受力不同，从而使密度低的清水上升，由溢流口排出，密度大的砂由底部排砂口排出，从而达到除砂的目的。在一定范围和条件下，除砂器进水压力越大，除砂率越高，并可多台并联使用。
工艺流程
原水－旋流除砂－精密过滤－储水池－用户
产品特点
■材质：碳钢
■原水浊度 ≥300度
■水浊度 ≤10度
■进水压力 ≥0.2～0.25MPa
■水头损失0.02MPa
■除砂直径 ＞0.1mm
■工作温度 常温
特点及应用
1、结构简单，成本低廉，易于安装和操作，几乎不需要维护。
2、与扩大管，缓冲箱等除砂设备相比，具有体积小，处理能力大，节省现场空间。
3、应用范围：河水、井水除砂，洗煤水、工业选矿、固液分离、液体除气以及非互溶液体的分离等。
4、应用领域：可应用于空调水处理、化学、石油、矿业、医药、纺织等许多行业 。

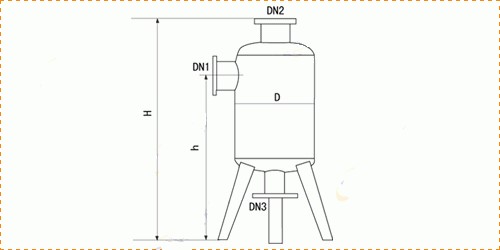

尺寸图
旋流除砂器技规格表
|
型 号 |
处理水量 |
进水压力 |
平均除砂率 |
外型尺寸mm |
进水口DN1 |
出水口DN2 |
排污口DN3 |
||
|
m3/h |
MPa |
% |
D |
H |
h |
mm |
mm |
mm |
|
|
DN-20-CS |
20 |
>0.2 |
>96 |
159 |
850 |
650 |
25 |
40 |
20 |
|
DN-30-CS |
30 |
>0.2 |
>96 |
219 |
960 |
650 |
40 |
50 |
20 |
|
DN-40-CS |
40 |
>0.2 |
>95 |
325 |
1150 |
1080 |
50 |
80 |
20 |
|
DN-60-CS |
60 |
>0.25 |
>95 |
325 |
1150 |
1080 |
50 |
80 |
25 |
|
DN-70-CS |
70 |
>0.25 |
>92 |
426 |
1580 |
1300 |
80 |
100 |
25 |
|
DN-80-CS |
80 |
>0.25 |
>92 |
426 |
1580 |
1300 |
80 |
100 |
25 |
|
DN-100-CS |
100 |
>0.3 |
>90 |
426 |
1760 |
1350 |
100 |
125 |
40 |
|
DN-150-CS |
150 |
>0.3 |
>90 |
530 |
1760 |
1350 |
100 |
125 |
50 |
|
DN-185-CS |
185 |
>0.3 |
>90 |
530 |
2000 |
1550 |
125 |
150 |
65 |
|
DN-200-CS |
200 |
>0.3 |
>90 |
650 |
2334 |
1800 |
150 |
200 |
65 |
|
DN-300-CS |
300 |
>0.3 |
>90 |
650 |
2457 |
1800 |
200 |
250 |
80 |

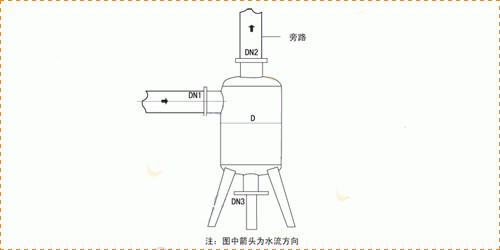

设备安装与连接
1、旋流除砂器安装应做好基础，基础必须平整，也可直接安装地面上。
2、安装时要根据设备本体上的水流指向箭头连接管道。
3、可根据实际处理水量选择旋流除砂器，当单台流量不能满足要求时可多台并联使用。
4、可根据实际处理精度，串联使用。
5、正常工作时，需开启进、出水阀门、关闭排污阀；
6、当储缸中存砂到一定高度时，应排污，排污时打开排污阀，直到流出清水。
